Тиски для вязания мушек / Fly tying vise

Прошел ровно ГОД с того момента, как было начато перепроектирование тисков и их реализация в металле. За основу были взяты тиски от участников с форума mushki.ru (авторы: Stingrey, Парус). Первый проектировал сам



второй же предоставил размеры Renzetti в чертежах


Основная масса конструктивных элементов позаимствована из чертежей Stingrey'а, потому что, на мой взгляд, она куда приятней глазу, проще в изготовлении, балансировке всей конструкции относительно стойки. Внесенные изменения в эту идиллию творческой мысли автора, с учетом чертежей Renzetti и не только, были таковы:

1) некоторые элементы струбцины;
2) механизм зажима крючка;
3) пружинка для раздвигания губок;
4) уменьшена длина губок с 96 до 65 мм;
5) сделано 3 отверстия для разной величины вылета губок;
6) изменен(а) корпус (ротационная головка);
7) подшипники с фторопласта стали немного шире;
8) слегка изменена шайба под ручку вращения губок;
9) увеличилась ширина гайки и контргайки;
10) лапка (ось), на которой крепятся губки;
11) винт, регулирующий усилие, с которым будет проворачиваться ось (мутуализм металла и полиамида);
12) ручка для проворачивания/вращения;
13) добавлена полиамидная втулочка в струбцине для предотвращения царапанья стойки во время ее зажима. Необходимое усилие зажима увеличилось, но эстетический вид остается постоянным.
14) смягчены допуски, но не в угоду качеству;
15) размеры зажимного механизма губок рассчитаны на диаметр шариков 4 мм.

Все исходные материалы, по которым велось переделывание, можете найти по ссылке внутри форума, указанной ранее.
Полученная твердость губок - 54 HRC.
Далее представлено несколько рисунков моделей и реальных фотографий.
Общий вид:



В разнесенном виде:

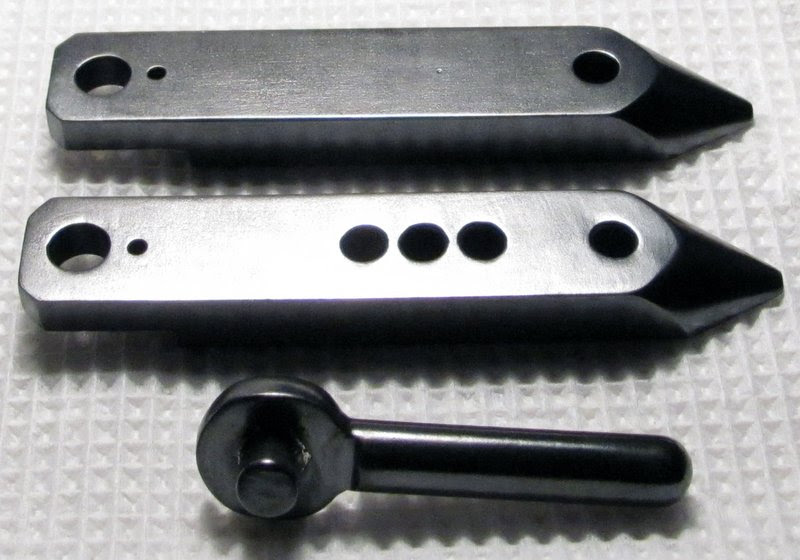

Губки, эксцентрик и мелочевка до, во время и после воронения "ржавым лаком":





...в чем это все кипело...


...до промасливания...




...после промасливания...








Как, чем и что необходимо для воронения, можно прочитать здесь. За последние 100-150 лет ничего в этом способе воронения не изменилось. Стоит сказать, что понадобиться много времени. На 16 слоев лака и 8 вывариваний необходимо 48 часов (1 час на просушку между слоями,15-20 минут на вываривание, плюс время на крацевание).

Напоследок самое главное - чертежи обкатаны и все "косяки", возникшие в процессе изготовления, убраны. Скачать исходники 3D моделей, 2D чертежи, выполненные в KOMPAS 3D V13_SP1, и чертежи в формате PDF можно тут.
Чертежи комбинированные, поэтому если на чертеже в рамке указан материал и масштаб, то они относятся ко всем деталям, под названиями которых или рядом с ними их нет, и наоборот. Чертежа проволочного уголка оттяжки для нитки нет, но есть 3D модель, следовательно, подбирайте под свои условия сами или делайте деталь подобную модели.


Важным моментом, в такой конструкции крепления ее на стойке, является направление навивки. При таком направлении оттяжка устанавливается с предварительным сжатием рукоятки оттяжки и самой оттяжкой, а для того, чтобы ее убрать, достаточно легким движением руки подвинуть ее в направлении от себя. Если сделать навивку иначе, то все будет с точностью и наоборот, т.е. устанавливается легким движением, а убирается с нажимом на ручку.
